Priemyselné clony

Líder na trhu priemyselných clôn

GUARD PRO sú kvalitné a účinné zariadenia určené na zabezpečenie priemyselných objektov pred tepelnými stratami cez vstupné brány

  • DOSAH PRÚDU VZDUCHU až 7,5 m
  • MODULÁRNY SYSTÉM clony s dĺžkou 1,5 m a 2 m
  • MONTÁŽ horizontálna alebo vertikálna
  • SYSTÉM Active Protection
Průmyslové clony SONNIGER

Virtuálna realita 3D model GUARD PRO

Naskenujte QR kód svojim mobilným telefónom a umiestnite 3D model GUARD PRO do svojho živého obrazu virtuálnej reality!

Clony vzduchové Priemyselné

Vzduchové clony GUARD PRO sú v súčasnej dobe jednymi z najmodernejších priemyselných clôn na európskom trhu.



Štíhle telo a inovatívny systém pripojenia modulov dodávajú zariadenia jedinečný a moderný charakter. Povrchová úprava všetkých clôn je štandardne práškovou farbou.

Clony vzduchové Průmyslové

Horizontálny i vertikálny dosah prúdu vzduchu 7,5 m

V clonách sa používajú vysoko výkonné ventilátory s priemerom 450 mm, ktoré v kombinácii s vhodným a optimálne vybraným tvarom vzduchových kanálikov dávajú dlhý dosah prúdu vzduchu až 7,5 m. Univerzálna konštrukcia priemyselné clony umožňuje použitie rovnakých modulov vertikálne aj horizontálne.

Przemysłowa nagrzewnica powietrza

CONTROLBOX

  • Prúdová ochrana

  • Jednoduché pripojenie plug-in

  • Možnosť pripojenia dverného spínača a ovládača rýchlosti otáčok

Kontaktujte nás
Szafa sterownicza Controlbox do przemysłowych nagrzewnic powietrza

Technické parametre

PRIEMYSELNÉ CLONY
CLONA TEPLOVODNÁ CLONA ELEKTRICKÁ CLONA STUDENÁ
TECHNICKÉ PARAMETRE GUARD PRO GUARD PRO GUARD PRO GUARD PRO GUARD PRO GUARD PRO
150W 200W 150E 200E 150C 200C
Dĺžka clonym 1,5 2 1,5 2 1,5 2
Max. dosah vzduchum 7,5 7,5 7,5 7,5 7,5 7,5
Vykurovací výkon *kW 33 47 14 21 - -
Max. prietok vzduchum3/h 6 500 9 000 6 700 9 100 6 800 9 200
Max. prevádzkový tlakMPa 1,6 1,6 - - - -
Priemer pripojenia″ 3/4″ 3/4″ - - - -
Motor napájania,
pracovný prúd		V/Hz
A		 230/50
2,4		 230/50
3,6		 230/50
2,4		 230/50
3,6		 230/50
2,4		 230/50
3,6
Elektromotor max. pracovný príkonkW 0,5 0,75 0,5 0,75 0,5 0,75
El. ohrievač napájanie,
pracovný prúd		V/Hz
A		 - - 400/50
17		 400/50
29		 - -
Hmotnosť s vodou / bez vodykg 46/44 62/60 45 63 37 51
Max. hladina hlučnosťidb (A) 59 61 59 61 59 61
Krytie IP ventilátoru- IP 54 IP 54 IP 54 IP 54 IP 54 IP 54


* Prí teplotným činiteli 90/70 a vstupnej teplote 0 °C / max. teplota vykurovacieho média 130 °C

PRO 150W prietok vzduchu – 6 500 m3/h
Parametre vykurovacieho média voda 60/40 °C voda 70/50 °C voda 90/70 °C
Vstupná teplota vzduchu°C
Vykurovací výkonkW
Výstupná teplota vzduchu°C
Prietok vodym3/h
Tlaková stratakPa
0 5 10 15 20
19,1 17,0 14,9 12,8 10,7
8,8 12,7 16,7 20,6 24,5
0,7 0,7 0,7 0,4 0,4
2,4 1,8 1,3 0,9 0,5
0 5 10 15 20
23,9 21,5 19,2 17,0 14,7
10,5 14,5 18,6 22,6 26,5
1,1 0,7 0,7 0,7 0,7
3,7 3,1 2,5 2,0 1,5
0 5 10 15 20
33,0 30,8 28,5 26,2 23,9
14,3 18,2 22,2 26,2 30,2
1,4 0,7 0,7 0,7 0,7
6,7 5,9 5,2 4,4 3,8
PRO 200W prietok vzduchu – 9 000 m3/h
Parametre vykurovacieho média voda 60/40 °C voda 70/50 °C voda 90/70 °C
Vstupná teplota vzduchu°C
Vykurovací výkonkW
Výstupná teplota vzduchu°C
Prietok vodym3/h
Tlaková stratakPa
0 5 10 15 20
29,1 25,5 22,1 18,9 15,8
8,7 12,7 16,6 20,6 24,6
1,1 1,1 0,7 0,7 0,7
5,8 4,3 3,1 2,1 1,1
0 5 10 15 20
35,1 31,8 28,6 25,4 22,3
10,4 14,4 18,4 22,4 26,4
1,4 0,7 0,7 0,7 0,4
8,5 7,1 5,8 4,7 3,7
0 5 10 15 20
47,0 43,4 39,9 36,5 33,2
14,1 18,1 22,1 26,1 30,1
1,8 1,8 1,4 1,4 1,4
15,0 13,0 12,0 9,9 8,5

Systém Active Protection

Zvyšuje účinnosť vstupnej brány.

Systém ACTIVE PROTECTION je možné využiť pri vertikálnej montáži, je založený na použití clony s vodným výmenníkom v spodnej časti a ďalšie clony bez výmenníka, tzn. studenej clony nad ňou. Vďaka tomuto riešeniu sa teplý vzduch premieša v hornej časti vstupu a bude poskytovať teplotný komfort na úrovni užívateľa.

System Active Protection nagrzewnic powietrznych
Pre viac informácií ▼

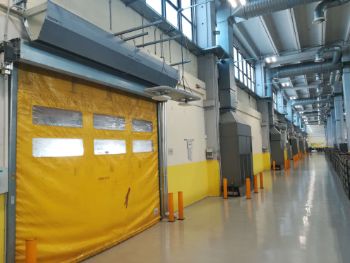

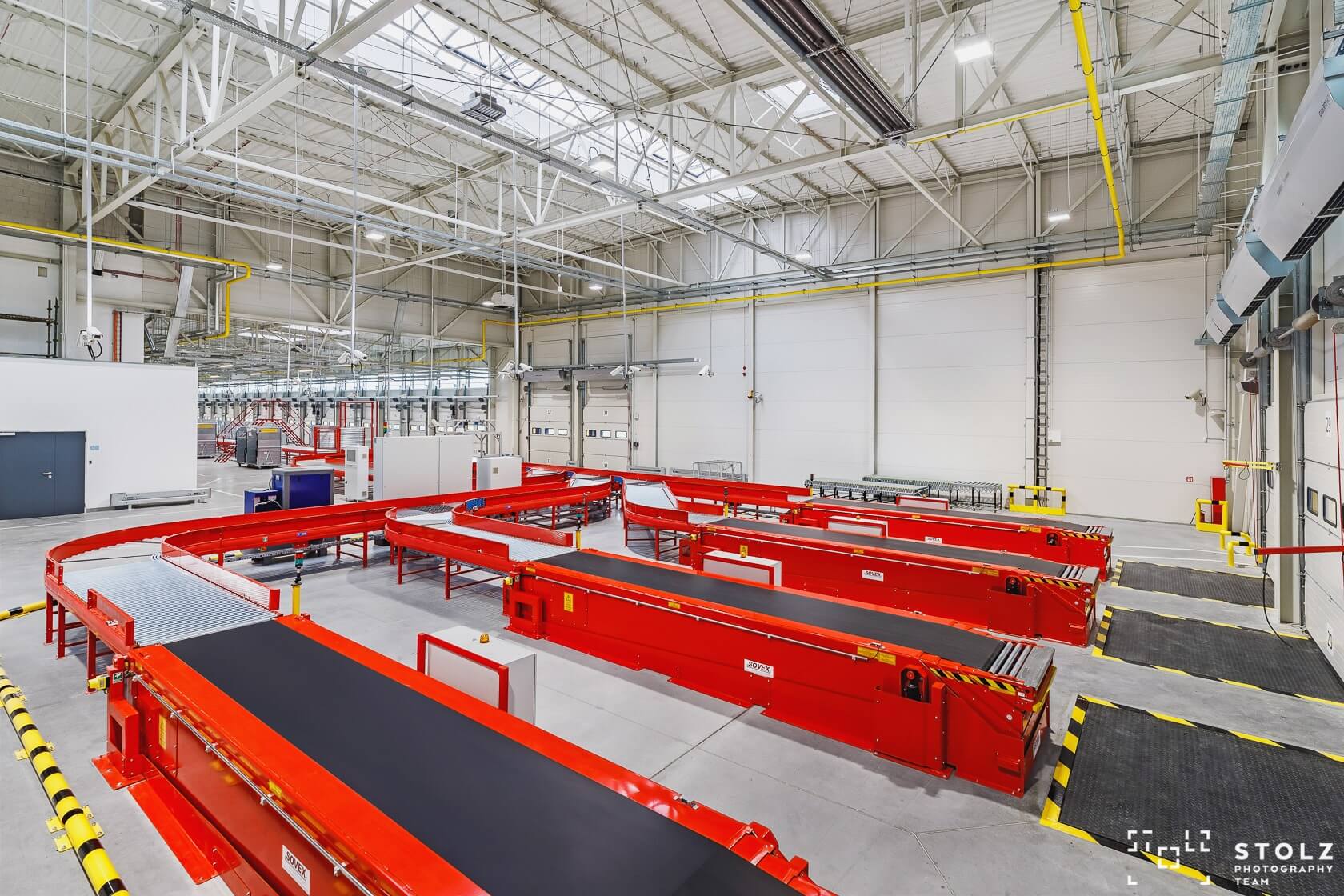

Referencie
